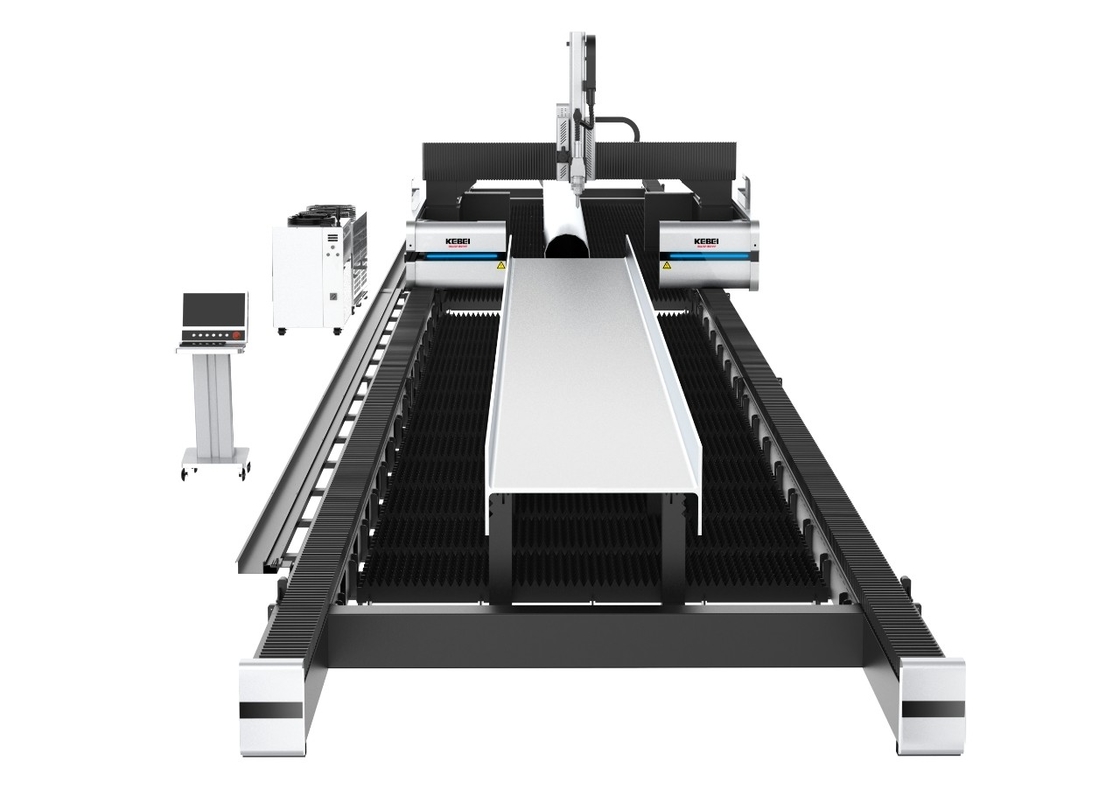

KHL Serie H Laser Beam Cutting Machine industriale
di larghezza uguale o superiore a 600 mm
I. con funzioni di taglio delle lamiere e di taglio delle lamine;
L con funzione di taglio dell'acciaio;
L'angolo di inclinazione è uguale o inferiore a 45° in caso di scollatura di una piastra di flangia.
lCon funzione di marcatura del numero del componente della piastra a flangia e della piastra a spirale e funzione di disegno di una sola linea laterale;
(') Con taglio Z di lamiera, taglio a flangia e a sfumatura di lamiera, taglio a lingua di lamiera e altri
le funzioni;
Lsostene la nidificazione ciclica, il tasso di utilizzazione del materiale è superiore al 99%, e l'abbinamento del materiale viene utilizzato per
ottenere un risparmio di materiali estremo;
Supporta il taglio ciclico, e la posizione di taglio può evitare automaticamente la piastra di costole, piastra web e flange
fori e corbelli per piastre;
L'operazione di taglio, taglio Z e taglio a busta ha una funzione di bordo comune locale;
Il taglio a aria libera attraverso i fori di saldatura non lascia margini;
Formati di supporto software: file NC1 originale Tekla e formato STEP di Solidworks;
Supporta l'aggiunta manuale di scanalature, fori di saldatura, marcatura del numero di componente e altri
le funzioni;
Supporta la modifica manuale del numero di componente o del numero di parte del
il fascicolo originale;
lSostiene il numero di componente o il numero di parte e la marcatura delle lastre a costole dei file NC1;
(') Per la piastra di flangia superiore < 130 mm, il bordo del foro della piastra reticolare è superiore a 35 mm dalla parete interna del
130 mm≤piatta di flange superiore, la distanza tra i bordi del foro e la piattaforma è superiore a 90 mm dal
piastra alare;
LLa rugosità dei fori della piastra alare e della piastra reticolare è di 50 micron;
La funzione di taglio attraverso il foro di saldatura in aria ha una radice di 1 mm-3 mm a sinistra
Nota: Oltre alle funzioni sopra menzionate, è necessario verificare prima di tagliare altre parti a forma speciale
Ordini.
